GỐI CẦU – GIẢI PHÁP TRUYỀN TẢI TRỌNG, HẤP THỤ CHUYỂN VỊ CHO CÔNG TRÌNH CẦU ĐƯỜNG

Gối cầu là bộ phận quan trọng trong kết cấu cầu, được bố trí tại vị trí tiếp giáp giữa kết cấu nhịp và mố hoặc trụ cầu. Sản phẩm có chức năng truyền tải trọng từ kết cấu phía trên xuống kết cấu phía dưới, đồng thời cho phép hoặc kiểm soát chuyển vị và góc xoay phát sinh trong quá trình khai thác công trình.

Tùy yêu cầu thiết kế, công trình có thể sử dụng nhiều loại gối khác nhau như gối cao su, gối cao su cốt thép, gối chậu, gối thép và các dạng gối cầu chuyên dụng.

Việc lựa chọn đúng loại gối, tải trọng, kích thước và khả năng chuyển vị có ý nghĩa quan trọng đối với khả năng làm việc và độ bền của toàn bộ hệ kết cấu cầu.

USP nổi bật: ✓ Truyền tải trọng ổn định • ✓ Hấp thụ chuyển vị • ✓ Cho phép xoay theo thiết kế • ✓ Độ bền cao • ✓ Nhiều chủng loại • ✓ Gia công theo yêu cầu dự án • ✓ Phù hợp nhiều dạng cầu.

1. GỐI CẦU LÀ GÌ?

Gối cầu là bộ phận liên kết trung gian giữa kết cấu nhịp cầu và mố/trụ cầu.

Trong quá trình khai thác, kết cấu cầu không hoàn toàn đứng yên mà có thể xuất hiện các chuyển vị hoặc biến dạng do tải trọng, thay đổi nhiệt độ, co ngót, từ biến và các tác động khác được xét đến trong thiết kế.

Gối cầu giúp truyền tải trọng xuống mố, trụ đồng thời đáp ứng khả năng chuyển vị và xoay theo yêu cầu của hệ kết cấu.

Có thể hình dung đường truyền tải cơ bản:

Kết cấu nhịp → Gối cầu → Đá kê gối/Mố – Trụ → Móng công trình.

2. VAI TRÒ CỦA GỐI CẦU

Gối cầu tuy có kích thước tương đối nhỏ so với toàn bộ công trình nhưng đảm nhận nhiều chức năng quan trọng.

Truyền tải trọng

Gối tiếp nhận tải trọng từ kết cấu nhịp và truyền xuống mố hoặc trụ cầu theo sơ đồ tính toán của công trình.

Cho phép chuyển vị

Một số loại gối được thiết kế để cho phép chuyển vị theo một hoặc nhiều phương nhất định.

Cho phép góc xoay

Gối có thể đáp ứng góc xoay của kết cấu nhịp trong giới hạn thiết kế.

Hỗ trợ giảm ứng suất phát sinh

Khả năng biến dạng hoặc chuyển vị của gối giúp kết cấu thích ứng với những thay đổi đã được tính toán trong thiết kế, chẳng hạn ảnh hưởng nhiệt độ, co ngót và từ biến.

Duy trì sự làm việc của hệ kết cấu

Khi được lựa chọn, lắp đặt và bảo trì đúng yêu cầu, gối góp phần giúp kết cấu nhịp và hệ mố trụ làm việc theo sơ đồ thiết kế.

3. CẤU TẠO GỐI CẦU

Cấu tạo cụ thể phụ thuộc vào từng loại gối.

Gối cao su

Loại cơ bản có thể được chế tạo từ vật liệu đàn hồi với kích thước và hình dạng theo thiết kế.

Gối cao su cốt thép

Cấu tạo điển hình gồm các lớp:

Cao su đàn hồi + các tấm thép gia cường bên trong.

Các lớp thép và cao su được bố trí xen kẽ nhằm tạo nên cấu kiện có khả năng chịu tải và biến dạng theo yêu cầu thiết kế.

Gối chậu

Gối chậu có kết cấu phức tạp hơn, thường bao gồm hệ thống các chi tiết kim loại, vật liệu đàn hồi và các bộ phận tạo chuyển vị phù hợp với từng thiết kế.

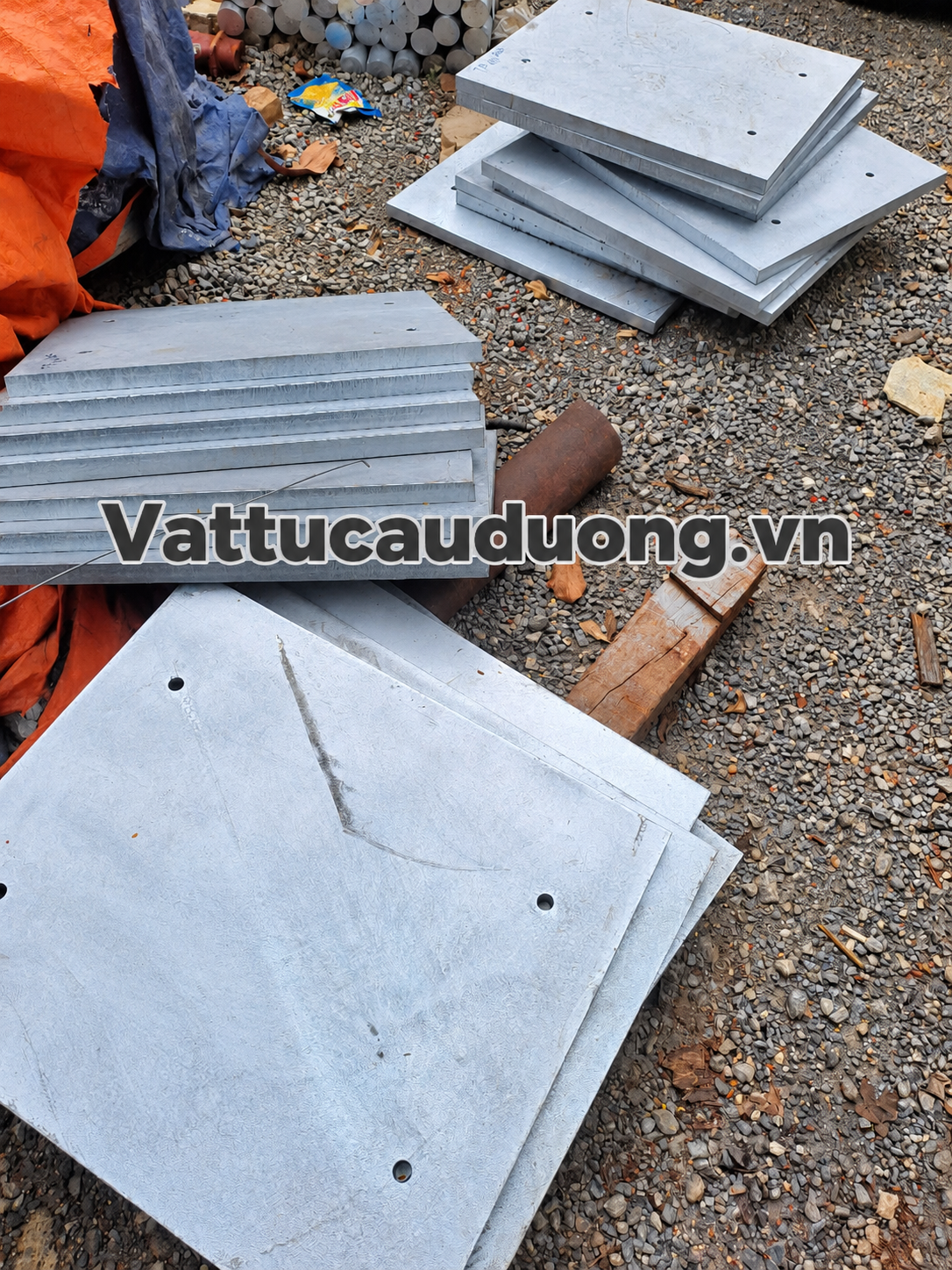

Gối thép

Được chế tạo chủ yếu từ các cấu kiện thép và hệ chi tiết cơ khí, sử dụng trong những trường hợp thiết kế phù hợp.

4. CÁC LOẠI GỐI CẦU PHỔ BIẾN

Gối cao su

Đây là một trong những dòng gối được sử dụng trong nhiều công trình cầu.

Ưu điểm của vật liệu đàn hồi là có khả năng biến dạng trong phạm vi thiết kế và cấu tạo tương đối đơn giản.

Gối cao su cốt thép

Các lớp thép gia cường được bố trí bên trong cao su nhằm tăng khả năng làm việc của gối dưới tải trọng.

Loại này có nhiều kích thước, chiều dày và cấu tạo khác nhau tùy hồ sơ thiết kế.

Gối chậu

Gối chậu thường được lựa chọn cho các công trình có yêu cầu về tải trọng, chuyển vị và góc xoay theo thiết kế.

Tùy khả năng chuyển động, hệ gối có thể được thiết kế theo các dạng cố định hoặc cho phép chuyển vị theo phương quy định.

Gối thép

Gối thép sử dụng các cấu kiện cơ khí bằng thép để truyền tải và đáp ứng chuyển động theo cấu tạo thiết kế.

5. NGUYÊN LÝ LÀM VIỆC CỦA GỐI CẦU

Khi phương tiện và các tải trọng khác tác động lên cầu, tải trọng được truyền qua kết cấu nhịp tới vị trí gối.

Quá trình truyền lực cơ bản:

Tải trọng → Dầm/Kết cấu nhịp → Gối cầu → Mố hoặc trụ → Móng.

Bên cạnh truyền tải trọng thẳng đứng, tùy loại và thiết kế, gối còn có thể đáp ứng:

Chuyển vị dọc → chuyển vị ngang → góc xoay → biến dạng do nhiệt độ và các tác động thiết kế khác.

Do đó, không thể lựa chọn gối chỉ dựa trên kích thước bên ngoài mà phải căn cứ đầy đủ vào hồ sơ tính toán và thiết kế.

6. ƯU ĐIỂM CỦA GỐI CẦU

Khả năng chịu tải tốt

Gối được lựa chọn theo tải trọng thiết kế của vị trí lắp đặt.

Hấp thụ chuyển vị

Tùy chủng loại, gối có thể đáp ứng chuyển vị theo phương được thiết kế.

Đáp ứng góc xoay

Một số loại gối cho phép kết cấu phía trên xoay trong phạm vi thiết kế.

Nhiều chủng loại

Có thể lựa chọn gối cao su, cao su cốt thép, gối chậu hoặc các loại gối chuyên dụng khác.

Kích thước linh hoạt

Quy cách gối có thể thay đổi tùy tải trọng và yêu cầu của từng công trình.

Ứng dụng rộng

Phù hợp với nhiều dạng cầu và kết cấu nhịp khác nhau khi được thiết kế đúng yêu cầu.

7. ỨNG DỤNG CỦA GỐI CẦU

Cầu đường bộ

Sử dụng tại vị trí liên kết giữa kết cấu nhịp với mố và trụ cầu.

Cầu vượt

Các dự án cầu vượt đô thị, cầu vượt nút giao có thể sử dụng hệ gối phù hợp với sơ đồ kết cấu.

Cầu đường cao tốc

Gối được lựa chọn dựa trên tải trọng, chuyển vị, góc xoay và các yêu cầu kỹ thuật của dự án.

Cầu đường sắt

Các công trình cầu đường sắt sử dụng gối được thiết kế theo đặc điểm tải trọng và tiêu chuẩn áp dụng riêng của dự án.

Công trình kết cấu đặc biệt

Ngoài cầu giao thông, các dạng gối kết cấu còn có thể được ứng dụng trong một số công trình có yêu cầu truyền lực và chuyển vị tương tự.

8. THÔNG SỐ KỸ THUẬT GỐI CẦU

Gối cầu không có một bộ thông số chung áp dụng cho mọi công trình. Khi đặt hàng cần căn cứ vào hồ sơ thiết kế.

Lưu ý: Tải trọng, chuyển vị, góc xoay và kích thước phải được xác định bởi hồ sơ thiết kế. Không nên tự thay thế gối khác quy cách khi chưa có chấp thuận kỹ thuật phù hợp.

9. GỐI CAO SU VÀ GỐI CAO SU CỐT THÉP

Hai dòng sản phẩm thường được nhắc đến trong nhóm gối cầu là gối cao su và gối cao su cốt thép.

Gối cao su khai thác đặc tính đàn hồi của vật liệu để đáp ứng biến dạng theo thiết kế.

Đối với gối cao su cốt thép, các lớp cao su và thép gia cường được bố trí thành kết cấu nhiều lớp. Cấu tạo cụ thể, số lớp và kích thước phụ thuộc vào yêu cầu chịu tải và hồ sơ thiết kế.

Khi đặt sản phẩm cần xác định rõ:

Chiều dài × chiều rộng × chiều cao + cấu tạo lớp + yêu cầu vật liệu + tải trọng + chuyển vị + tiêu chuẩn áp dụng.

10. GỐI CHẬU

Gối chậu là một dòng gối cầu có cấu tạo cơ khí chuyên dụng, thường được sử dụng khi công trình có yêu cầu phù hợp về tải trọng, chuyển vị và góc xoay.

Tùy thiết kế, gối có thể được cấu hình để:

Cố định → chuyển vị một phương → chuyển vị theo các phương được thiết kế.

Việc lựa chọn cấu hình cần tuân thủ sơ đồ bố trí gối trong hồ sơ thiết kế cầu.

11. CÁCH LỰA CHỌN GỐI CẦU

Đây là bước quan trọng khi đặt sản phẩm.

Nhà thầu hoặc đơn vị đặt hàng nên cung cấp đầy đủ:

1. Loại gối cầu
2. Bản vẽ kỹ thuật
3. Kích thước gối
4. Tải trọng thiết kế
5. Khả năng chuyển vị
6. Góc xoay yêu cầu
7. Vật liệu
8. Tiêu chuẩn áp dụng
9. Số lượng
10. Vị trí lắp đặt
11. Yêu cầu hồ sơ chất lượng
12. Các yêu cầu kỹ thuật riêng của dự án

Đối với sản phẩm sản xuất theo dự án, bản vẽ và yêu cầu kỹ thuật là cơ sở quan trọng để xác định chính xác chủng loại.

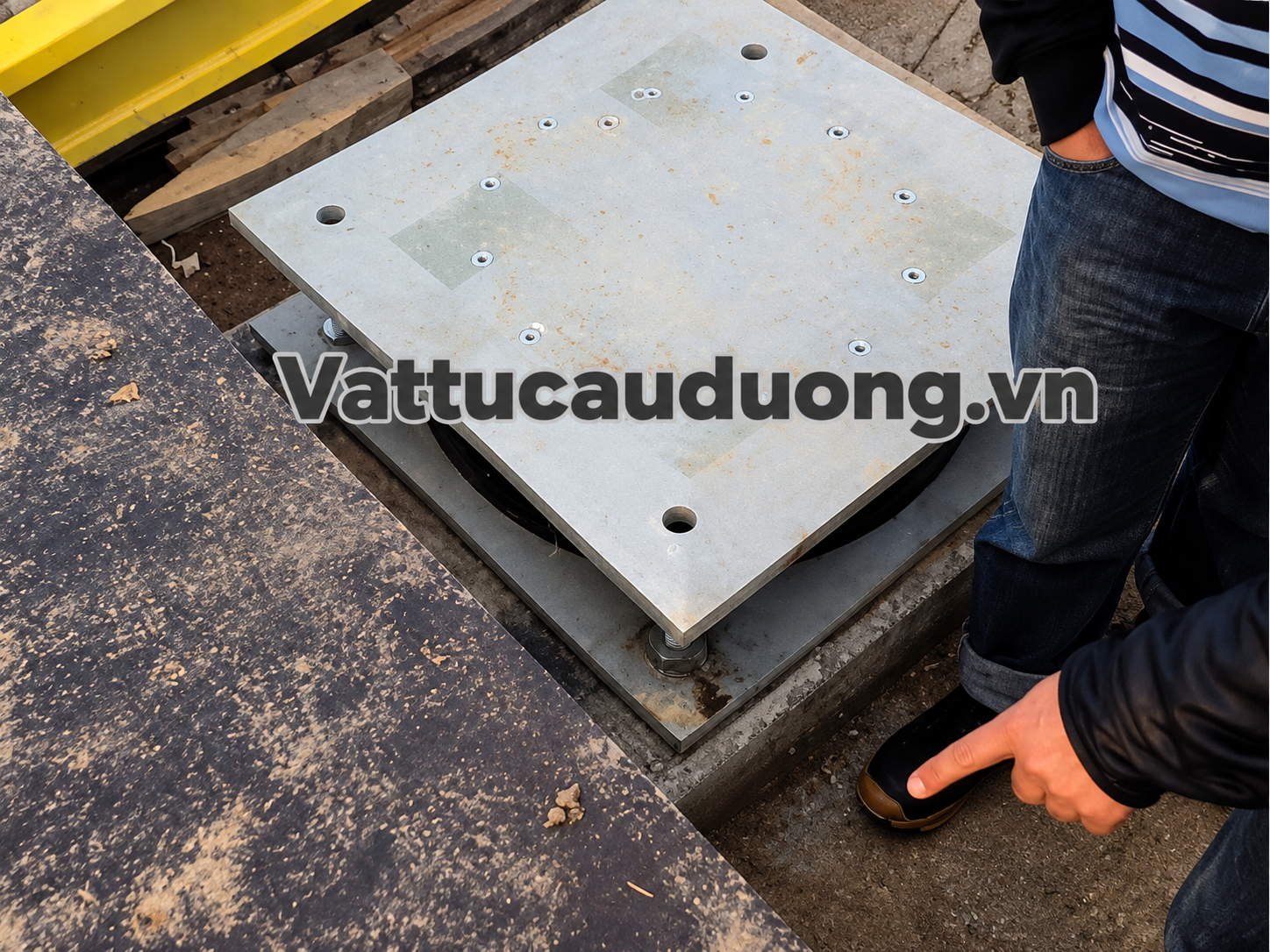

12. THI CÔNG LẮP ĐẶT GỐI CẦU

Việc lắp đặt gối cần thực hiện theo bản vẽ, chỉ dẫn kỹ thuật và biện pháp thi công đã được phê duyệt.

Quy trình tổng quát có thể bao gồm:

Kiểm tra vị trí → kiểm tra cao độ → chuẩn bị bề mặt kê gối → xác định tim gối → đưa gối vào vị trí → căn chỉnh → hoàn thiện liên kết → kiểm tra → nghiệm thu.

Trong quá trình thi công cần đặc biệt chú ý tới:

• Tim và vị trí gối
• Cao độ
• Phương chuyển vị
• Mặt tiếp xúc
• Liên kết
• Tình trạng gối trước lắp đặt
• Khả năng dịch chuyển theo thiết kế

Với gối có phương chuyển vị xác định, việc lắp sai hướng có thể ảnh hưởng đến khả năng làm việc của hệ thống.

13. KIỂM TRA VÀ NGHIỆM THU GỐI CẦU

Tùy loại sản phẩm và yêu cầu dự án, quá trình kiểm tra có thể bao gồm:

Chủng loại • kích thước • vật liệu • ngoại quan • cấu tạo • tải trọng thiết kế • chuyển vị • góc xoay • vị trí lắp đặt • cao độ • phương chuyển động • hệ liên kết • hồ sơ chất lượng.

Đối với các dự án có yêu cầu thí nghiệm, nội dung và phương pháp kiểm tra cần tuân theo tiêu chuẩn cũng như chỉ dẫn kỹ thuật được áp dụng cho dự án.

14. BẢO QUẢN GỐI CẦU

Trước khi lắp đặt, sản phẩm cần được bảo quản tại khu vực phù hợp, tránh các tác động có thể gây biến dạng hoặc ảnh hưởng đến bề mặt và các bộ phận làm việc.

Đối với gối có chi tiết kim loại, cần hạn chế tiếp xúc với các điều kiện có thể gây ảnh hưởng đến lớp bảo vệ bề mặt.

Không nên kéo lê gối trực tiếp trên nền công trường.

Khi vận chuyển cần kê, chèn và cố định phù hợp để hạn chế va đập.

15. NHỮNG LỖI CẦN TRÁNH KHI LỰA CHỌN VÀ LẮP GỐI CẦU

Một số vấn đề cần đặc biệt lưu ý gồm:

Chọn sai loại gối → sai tải trọng → sai kích thước → sai phương chuyển vị → lắp sai tim → sai cao độ → bề mặt kê không phù hợp → liên kết không đúng thiết kế → tự ý thay đổi chủng loại.

Do gối là một bộ phận liên quan trực tiếp đến sơ đồ làm việc của kết cấu, mọi thay đổi cần được xem xét theo hồ sơ kỹ thuật và quy trình phê duyệt của dự án.

16. GỐI CẦU VÀ KHE CO GIÃN KHÁC NHAU NHƯ THẾ NÀO?

Đây là hai sản phẩm thường xuất hiện cùng trong công trình cầu nhưng có chức năng khác nhau.

Hai hệ thống có thể cùng tham gia đáp ứng chuyển vị của cầu nhưng không thay thế chức năng cho nhau.

17. TIÊU CHUẨN GỐI CẦU

Tiêu chuẩn áp dụng cần được xác định cụ thể theo hồ sơ thiết kế, chỉ dẫn kỹ thuật, loại gối và yêu cầu của dự án.

Khi đặt sản xuất hoặc cung cấp gối, không nên chỉ yêu cầu chung chung là “đạt tiêu chuẩn”. Hồ sơ đặt hàng cần ghi rõ tiêu chuẩn, thông số thử nghiệm và yêu cầu nghiệm thu áp dụng.

Điều này đặc biệt quan trọng đối với các thông số như:

Khả năng chịu tải – chuyển vị – góc xoay – đặc tính vật liệu – kích thước – dung sai – yêu cầu thử nghiệm.

18. BÁO GIÁ GỐI CẦU

Giá gối cầu phụ thuộc vào nhiều yếu tố và thường không thể xác định chính xác chỉ dựa trên tên sản phẩm.

Các yếu tố ảnh hưởng gồm:

Loại gối + kích thước + tải trọng + chuyển vị + góc xoay + vật liệu + cấu tạo + số lượng + tiêu chuẩn + yêu cầu kiểm định/thí nghiệm + địa điểm giao hàng.

Để nhận báo giá chính xác, khách hàng nên gửi:

Bản vẽ + bảng thống kê gối + thông số tải trọng + chuyển vị + tiêu chuẩn + số lượng + địa điểm dự án.

19. GỐI CẦU CHO CÔNG TRÌNH CẦU ĐƯỜNG

Việc lựa chọn gối cần được thực hiện dựa trên hồ sơ kỹ thuật thay vì chỉ dựa vào hình dạng hoặc kích thước bên ngoài.

Đối với dự án cần sản xuất theo yêu cầu, khách hàng nên gửi bản vẽ và bảng thông số gối để đơn vị cung cấp kiểm tra chủng loại, quy cách và số lượng trước khi báo giá.

Thông tin sản phẩm và các nhóm vật tư cầu đường có thể tham khảo tại Vattucauduong.vn.

20. CÂU HỎI THƯỜNG GẶP VỀ GỐI CẦU

Gối cầu dùng để làm gì?

Gối cầu truyền tải trọng từ kết cấu nhịp xuống mố hoặc trụ, đồng thời đáp ứng chuyển vị và góc xoay theo yêu cầu thiết kế.

Gối cầu có những loại nào?

Tùy dự án có thể sử dụng gối cao su, gối cao su cốt thép, gối chậu, gối thép hoặc các loại gối chuyên dụng khác.

Gối cao su cốt thép là gì?

Đây là dạng gối sử dụng các lớp vật liệu đàn hồi kết hợp với các tấm thép gia cường để tạo thành kết cấu chịu tải theo thiết kế.

Có thể đặt gối cầu theo bản vẽ không?

Có. Với sản phẩm dành cho dự án cầu đường, bản vẽ và bảng thông số kỹ thuật là cơ sở quan trọng để xác định chủng loại cần cung cấp.

Khi đặt gối cầu cần cung cấp thông tin gì?

Nên cung cấp loại gối, kích thước, tải trọng, chuyển vị, góc xoay, tiêu chuẩn, số lượng và bản vẽ kỹ thuật.

Gối cầu có phải là khe co giãn không?

Không. Gối cầu và khe co giãn là hai bộ phận khác nhau và đảm nhiệm các chức năng khác nhau trong hệ kết cấu cầu.

Giá gối cầu bao nhiêu?

Giá phụ thuộc vào chủng loại, kích thước, tải trọng, chuyển vị, vật liệu, tiêu chuẩn và số lượng. Vì vậy cần có thông số kỹ thuật trước khi báo giá chính xác.
