BIỂN BÁO AN TOÀN GIAO THÔNG – BIỂN BÁO CÔNG TRƯỜNG ĐANG THI CÔNG

Biển báo an toàn giao thông là nhóm sản phẩm được sử dụng để cảnh báo, hướng dẫn và thông tin cho người tham gia giao thông tại khu vực thi công, sửa chữa đường, công trường xây dựng và các vị trí cần tổ chức giao thông tạm thời. Sản phẩm có thể gia công dạng biển tròn, biển tam giác, biển chữ nhật với nội dung theo yêu cầu của từng công trình.

CNA cung cấp các mẫu như Biển Công Trường Đang Thi Công, Biển Đi Chậm, biển cảnh báo thi công, biển hạn chế tốc độ, biển cảnh báo nguy hiểm và nhận gia công nội dung, kích thước, cột cùng phụ kiện theo hồ sơ đặt hàng.

Lưu ý kỹ thuật: với biển sử dụng như một bộ phận của hệ thống báo hiệu đường bộ chính thức, hình dạng, màu sắc, kích thước, nội dung và vị trí lắp đặt phải được lựa chọn theo hồ sơ thiết kế và quy chuẩn áp dụng. Không nên mặc định mọi biển tròn đều có cùng ý nghĩa hoặc phối màu.

2. Biển báo an toàn giao thông là gì?

Biển báo an toàn giao thông trong phạm vi sản phẩm này là các loại biển được bố trí tại công trường, khu vực đang thi công, tuyến đường sửa chữa hoặc khu vực cần cảnh báo tạm thời, giúp người đi đường dễ nhận biết tình trạng phía trước và thực hiện yêu cầu được thể hiện trên biển.

Tùy mục đích sử dụng, biển có thể thể hiện bằng chữ, con số hoặc biểu tượng trực quan. Những nội dung thường được đặt gia công gồm:

• Công trường đang thi công
• Đi chậm
• Cảnh báo khu vực thi công

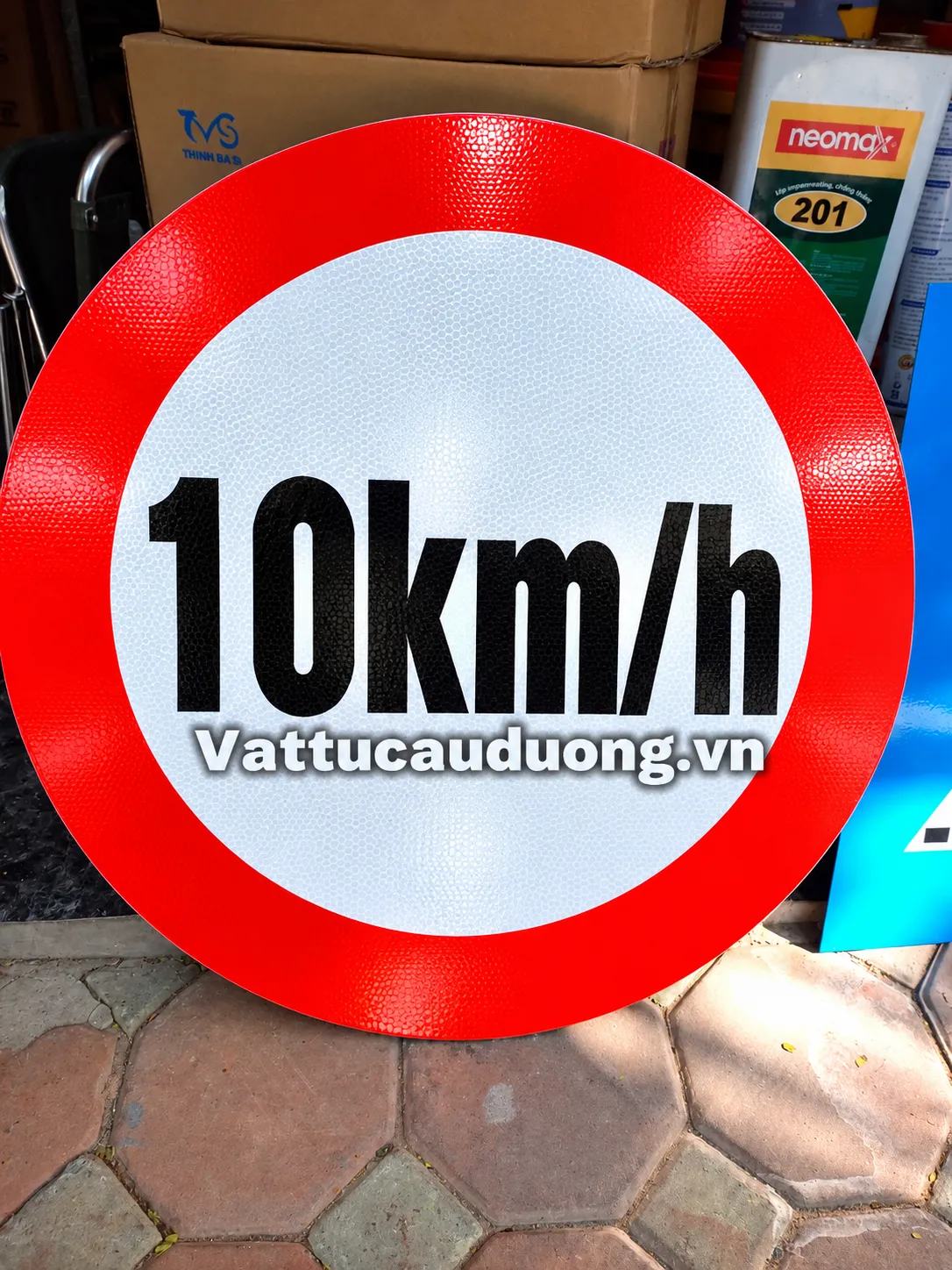

• Hạn chế tốc độ
• Cảnh báo nguy hiểm
• Các biểu tượng hoặc nội dung khác theo yêu cầu công trình.

Đối với hệ thống báo hiệu đường bộ, hình dạng và màu sắc không chỉ mang tính nhận diện mà còn liên quan đến nhóm ý nghĩa của biển. Vì vậy, khi sản xuất cho dự án cụ thể cần đối chiếu bản vẽ và quy chuẩn hiện hành.

3. Cấu tạo biển báo giao thông CNA

Sản phẩm theo thông tin đặt hàng được cấu tạo cơ bản từ tấm thép mạ kẽm và lớp decal/màng phản quang.

Tấm nền thép mạ kẽm

Theo quy cách sản phẩm đang cung cấp:

Vật liệu: Thép mạ kẽm
Chiều dày: 1,2 mm

Tấm thép được gia công theo hình dạng và kích thước của từng loại biển, tạo phần nền để dán lớp phản quang và nội dung cảnh báo.

Bề mặt phản quang

Theo cấu hình sản phẩm bạn cung cấp:

Vật liệu bề mặt: Decal phản quang 610 Trung Quốc.

Lớp decal được dán trên mặt biển để tạo màu nền, viền, chữ và biểu tượng. Đối với biển báo hiệu đường bộ, TCVN 7887:2018 hiện được VSQI ghi nhận còn hiệu lực và có phạm vi áp dụng cho màng phản quang mềm dẻo dùng cho biển báo hiệu đường bộ. Vì vậy, nếu sản phẩm được yêu cầu đáp ứng tiêu chuẩn này thì cần kiểm tra đúng chủng loại/chứng từ kỹ thuật của màng phản quang thực tế, không nên mặc định chỉ từ tên thương mại “610”.

4. Thông số kỹ thuật

D = 700 mm tương ứng đường kính ngoài 700 mm của biển tròn; A/L = 700 mm tương ứng cạnh khoảng 700 mm của biển tam giác theo cách gọi quy cách sản phẩm.

Kích thước D700 và cạnh tam giác 700 mm cũng xuất hiện ở kích thước cơ bản hệ số 1 trong tài liệu quy chuẩn báo hiệu đường bộ; tuy nhiên kích thước thực tế phải lựa chọn theo loại đường, loại biển và quy chuẩn/hồ sơ áp dụng cho công trình.

5. Các loại biển báo an toàn giao thông

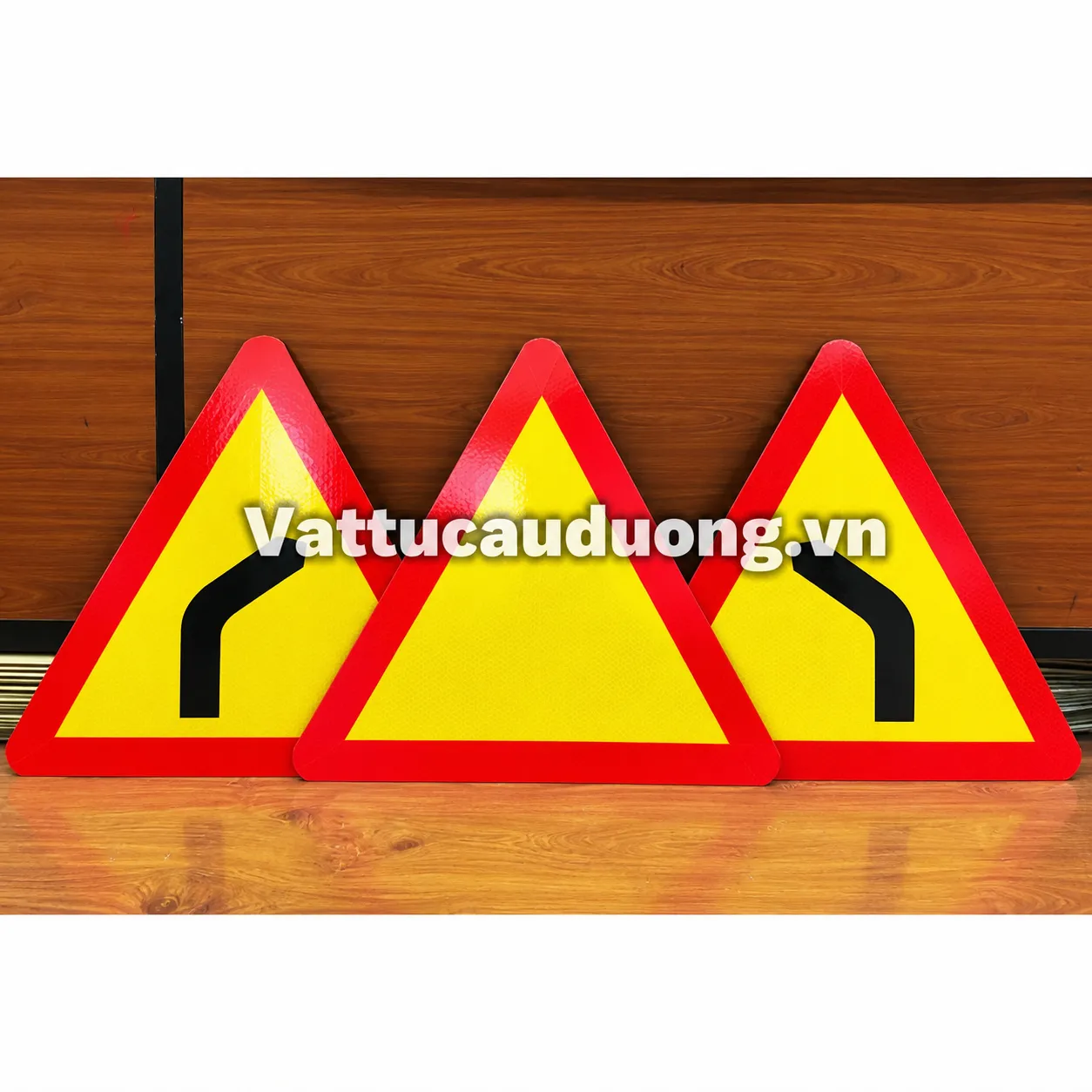

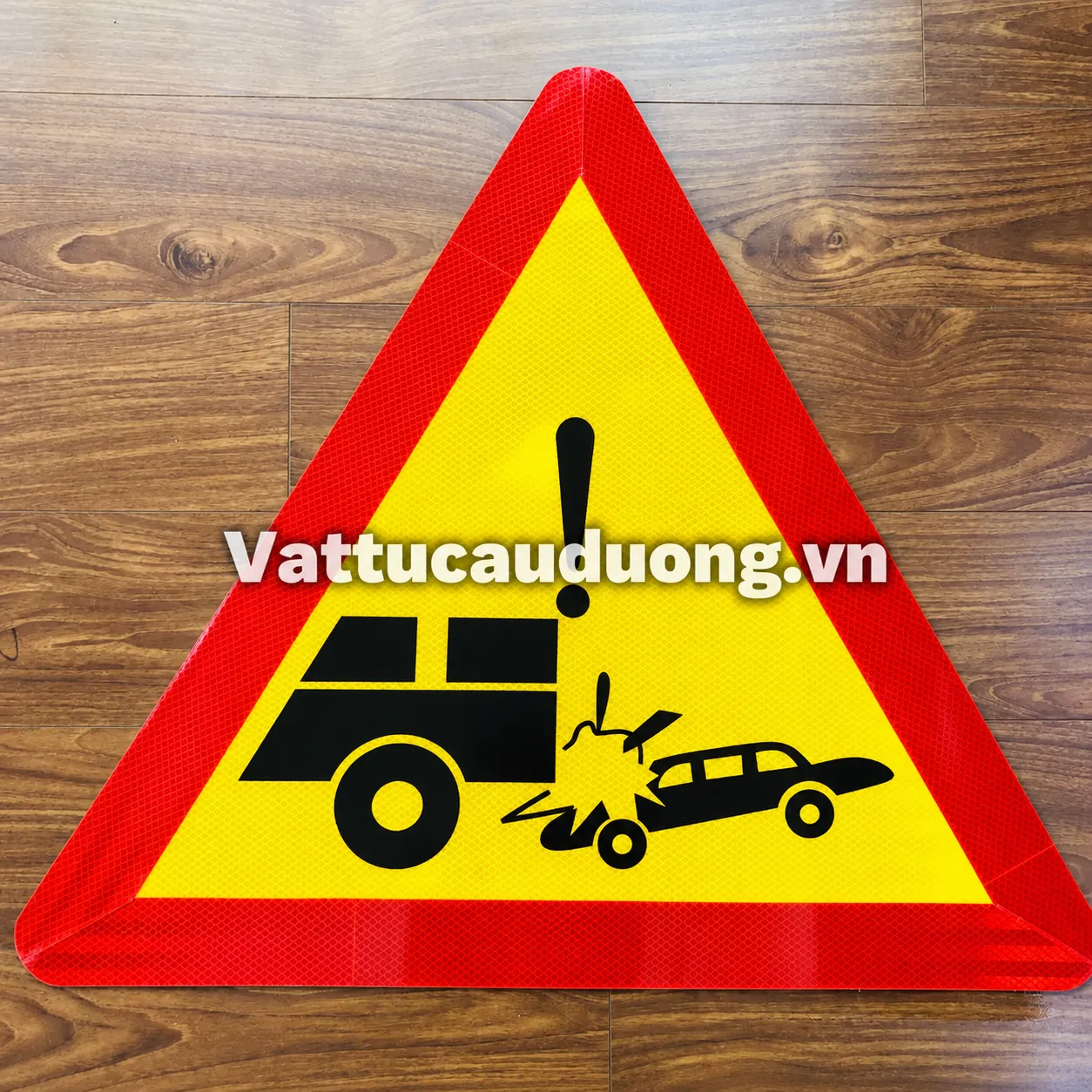

Biển báo hình tam giác

Biển tam giác thường được sử dụng cho các nội dung mang tính cảnh báo nguy hiểm. Với nhóm sản phẩm công trường, mặt biển có thể thể hiện biểu tượng người thi công, đoạn đường nguy hiểm hoặc các hình cảnh báo tương ứng.

Đặc trưng nhận diện thường thấy là:

Hình dạng: Tam giác
Quy cách sản phẩm: A700 mm
Nền: Vàng
Viền: Đỏ
Biểu tượng/nội dung: Màu đen tùy loại biển.

Một mẫu rất phù hợp để kinh doanh trên trang này là:

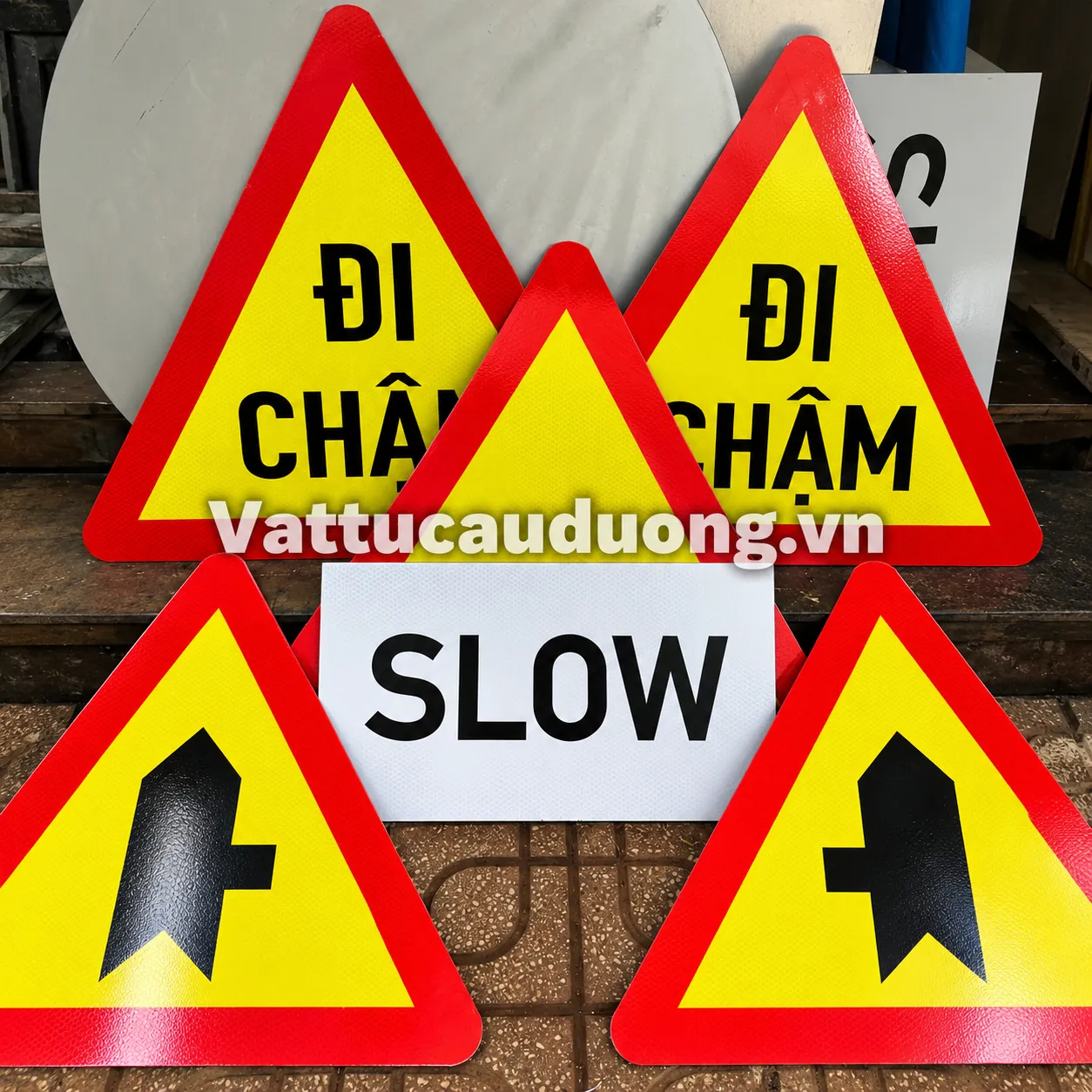

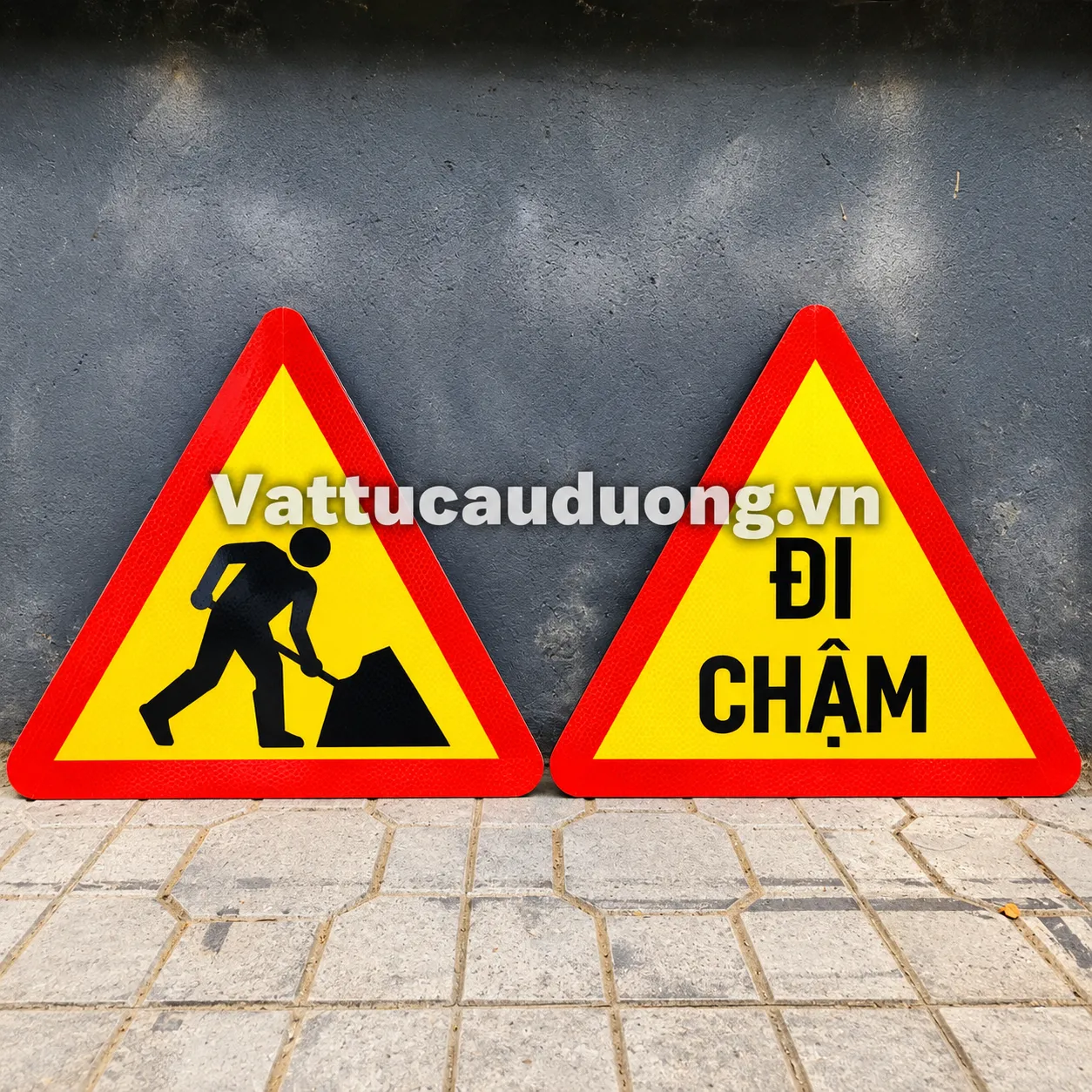

Biển báo tam giác “Đi chậm”

Biển giúp tăng khả năng nhận biết tại khu vực đang tổ chức thi công hoặc nơi phương tiện cần chú ý giảm tốc theo phương án tổ chức giao thông.

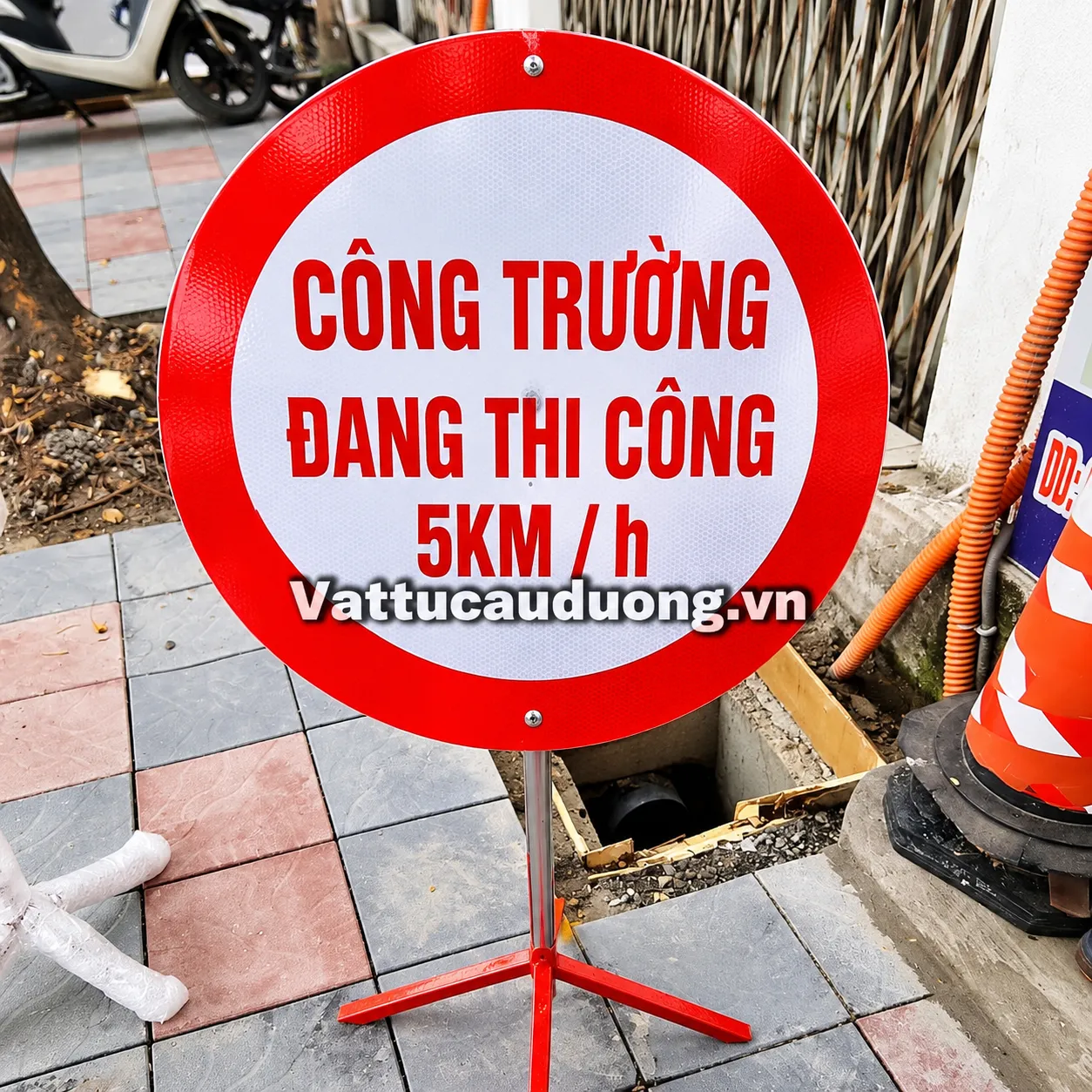

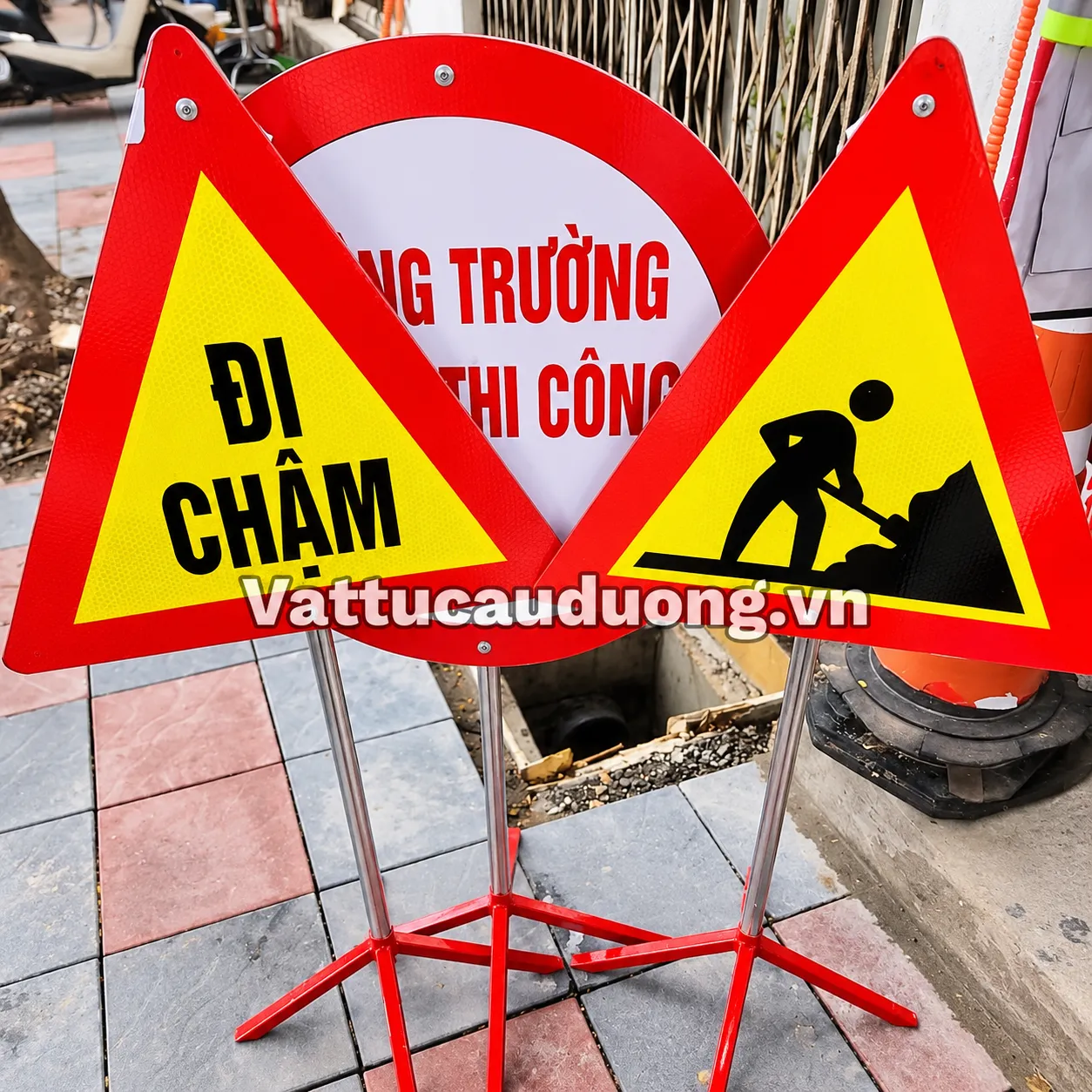

6. Biển báo công trường đang thi công

Biển báo Công Trường Đang Thi Công được sử dụng để cung cấp thông tin trực quan cho người tham gia giao thông khi tiếp cận khu vực có hoạt động thi công.

Nội dung có thể gia công như:

CÔNG TRƯỜNG ĐANG THI CÔNG

hoặc các nội dung bổ sung theo thiết kế/phương án tổ chức giao thông của công trình.

Biển có thể kết hợp với chân đế/cột di động, thuận tiện cho các vị trí tổ chức cảnh báo tạm thời khi cấu hình công trình yêu cầu.

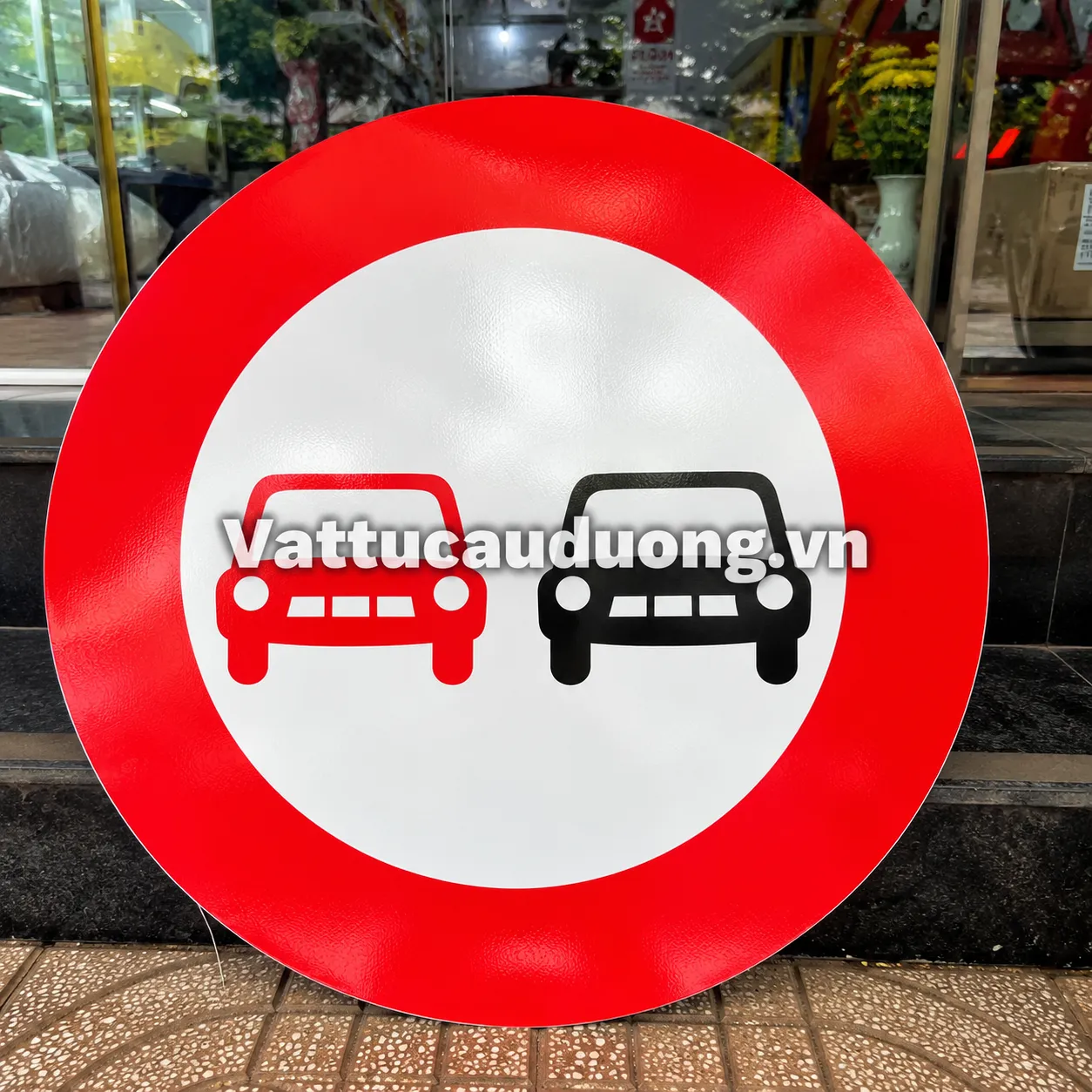

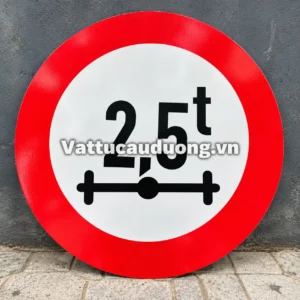

7. Biển báo hình tròn

Biển hình tròn có thể được gia công theo nhiều nội dung khác nhau tùy loại báo hiệu. Quy cách sản phẩm CNA đang đề cập là:

Đường kính: D700 mm

Tùy nội dung, biển có thể sử dụng nền, viền và biểu tượng khác nhau. Vì vậy, không nên mô tả chung rằng tất cả biển hình tròn đều có nền trắng viền đỏ.

Ví dụ, nhóm biển cấm thường có hình tròn và các yếu tố màu đỏ – trắng – đen; trong khi một số nhóm biển hiệu lệnh có cách phối màu khác. Nội dung sản xuất cần căn cứ vào đúng mẫu biển cần sử dụng.

8. Biển báo chữ nhật 675 × 1.350 mm

Ngoài biển tròn và tam giác, CNA nhận gia công biển báo chữ nhật kích thước 675 × 1.350 mm, bao gồm cột và phụ kiện theo cấu hình đặt hàng.

Dạng biển này phù hợp với các nội dung cần diện tích hiển thị lớn hơn, chẳng hạn thông tin công trường, hướng dẫn giao thông tạm thời hoặc nội dung được quy định trong hồ sơ dự án.

Kích thước, nội dung chữ, biểu tượng, màu nền, kiểu cột và phương án liên kết nên được xác định theo bản vẽ hoặc yêu cầu đặt hàng.

9. Ưu điểm của biển báo an toàn giao thép mạ kẽm dán phản quang

Sự kết hợp giữa tấm thép mạ kẽm và màng/decal phản quang tạo nên cấu hình phổ biến cho biển báo ngoài trời. Phần nền thép tạo hình dạng và độ cứng cho biển, trong khi lớp phản quang đảm nhiệm phần hiển thị màu sắc, chữ và ký hiệu.

Đối với vật liệu phản quang dùng cho biển báo hiệu đường bộ, TCVN 7887:2018 quy định các chỉ tiêu và phương pháp đánh giá cho màng phản quang; tiêu chuẩn này hiện được VSQI ghi nhận là còn hiệu lực.

Riêng các đặc tính như tuổi thọ ngoài trời, hệ số phản quang, khả năng chịu thời tiết và độ bám dính cần căn cứ vào tài liệu kỹ thuật của đúng loại decal 610 được sử dụng, thay vì đưa ra một con số tuổi thọ cố định khi chưa có TDS của nhà sản xuất.

10. Ứng dụng biển báo an toàn giao thông

Biển báo an toàn giao thông có thể được sử dụng trong công trường xây dựng, khu vực sửa chữa đường, dự án cầu đường, khu vực đang đào đường, vị trí thi công hạ tầng kỹ thuật, khu vực cần tổ chức giao thông tạm thời và các vị trí khác theo phương án bảo đảm an toàn giao thông của công trình.

Đối với biển đưa vào hệ thống báo hiệu đường bộ, cần bố trí đúng loại biển, kích thước, nội dung và vị trí theo hồ sơ/phương án được áp dụng.

11. Nhận gia công biển báo an toàn giao thông theo yêu cầu

Một lợi thế quan trọng của nhóm sản phẩm này là có thể gia công theo yêu cầu từng dự án.

Khách hàng có thể cung cấp loại biển, hình dạng, kích thước, nội dung chữ/biểu tượng, số lượng, yêu cầu phản quang, loại cột và phụ kiện hoặc bản vẽ kỹ thuật để CNA xác định cấu hình phù hợp trước khi báo giá.

Các dạng có thể đặt gồm biển tròn, biển tam giác, biển chữ nhật, biển cảnh báo công trường, biển đi chậm, biển hạn chế tốc độ và các mẫu biển theo hồ sơ dự án.

12. Tiêu chuẩn tham khảo

Với sản phẩm sử dụng cho hệ thống báo hiệu đường bộ, nên đối chiếu quy chuẩn báo hiệu đường bộ hiện hành và hồ sơ thiết kế của dự án.

Riêng đối với lớp màng phản quang, TCVN 7887:2018 – Màng phản quang dùng cho biển báo hiệu đường bộ hiện có trạng thái còn hiệu lực theo cơ sở dữ liệu của Viện Tiêu chuẩn Chất lượng Việt Nam.

Không nên ghi trên trang sản phẩm rằng biển của CNA “đạt TCVN 7887:2018” nếu chưa có hồ sơ xác nhận đúng loại màng phản quang đang sử dụng đáp ứng tiêu chuẩn đó.

13. Hướng dẫn lựa chọn biển báo an toàn giao

Khi đặt biển báo cho công trình, cần xác định trước loại biển và nội dung cần thể hiện, kích thước, vật liệu nền, chủng loại màng phản quang, số lượng, loại cột/chân đế và phụ kiện, đồng thời gửi bản vẽ hoặc yêu cầu kỹ thuật nếu dự án có quy định riêng.

Với các biển sử dụng trực tiếp trên đường bộ, lựa chọn không nên chỉ dựa vào kích thước D700 hoặc A700 mà phải căn cứ loại đường, mục đích báo hiệu và hồ sơ tổ chức giao thông.

14. Báo giá biển báo an toàn giao thông

Giá biển báo giao thông – biển báo công trường phụ thuộc vào kích thước biển, độ dày và vật liệu tấm nền, loại màng phản quang, nội dung cần gia công, cột/chân đế, phụ kiện và số lượng đặt hàng.

Để báo giá đúng cấu hình, khách hàng nên gửi:

Tên/nội dung biển + kích thước + số lượng + loại phản quang + yêu cầu cột/chân đế + bản vẽ nếu có.

15. FAQ – Câu hỏi thường gặp

Biển báo công trường được làm bằng vật liệu gì?

Theo cấu hình sản phẩm này, biển sử dụng tấm thép mạ kẽm dày 1,2 mm, mặt biển dán decal phản quang 610 Trung Quốc.

Biển báo tròn có kích thước bao nhiêu?

Quy cách sản phẩm đang cung cấp là D700 mm. Với dự án có yêu cầu riêng, kích thước cần thực hiện theo hồ sơ kỹ thuật.

Biển tam giác có kích thước bao nhiêu?

Quy cách được đề cập là A700 mm, tức cạnh biển khoảng 700 mm.

Có nhận làm nội dung biển theo yêu cầu không?

Có thể gia công nội dung, biểu tượng và quy cách theo yêu cầu đặt hàng. Với biển dùng trong hệ thống báo hiệu đường bộ, nội dung cần phù hợp mẫu và quy định áp dụng cho công trình.

Có làm biển “Đi chậm” và “Công trường đang thi công” không?

Có. Đây là hai nhóm nội dung phù hợp với dòng biển cảnh báo phục vụ khu vực thi công.

Có cung cấp cột và phụ kiện không?

Có thể cấu hình biển kèm cột/chân đế và phụ kiện theo yêu cầu đặt hàng.
